Мій позивний punishman. Я інструктор з аеророзвідки, але знаю й топографію, можливо, трохи краще за інших. Також я займаюся спортивним орієнтуванням. То ж намагаюся впровадити своє бачення цієї тематики, враховуючи актуальність і необхідність в наш час.

Тут ви знайдете і мої лекції, і відео туторіали, і поради і посилання. Дещо буде оновлюватися, дещо доповнюватися, зайве - викидатись.

Відвідувань сайту:

Повна версія лекції з Таймлайнами, котру я читав та читаю на БЗВП, для ДСНС і інших суміжних служб доступна за цим посиланням.

Не хочеш читати? Дивись тут

Також можна качнути в офлайн звідси (208 mb)

Тактичний застосунок, доступний для Android та Ios. Має базовий інструментарій для роботи з мапою. Дає можливість закачати супутникову мапу для доступу офлайн. Автори - українці. Обов'язковий за відсутності Кропиви.

Дивись тут

Качай тут (155 mb)

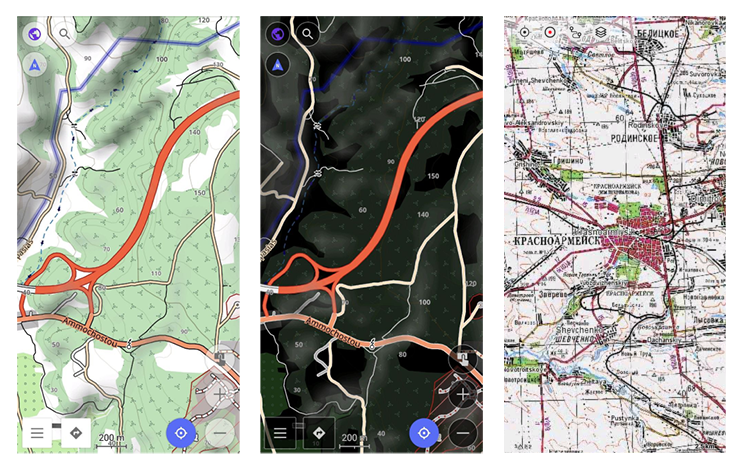

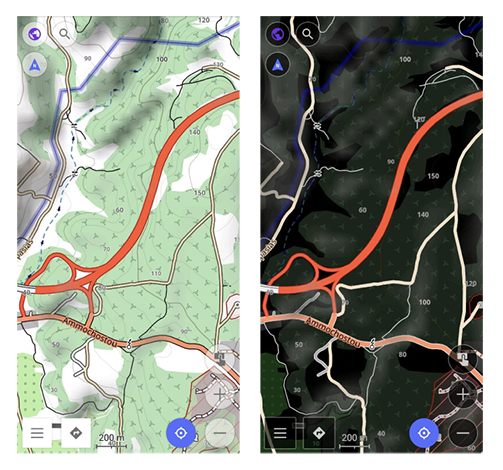

Osmand - додаток, що дозволяє переглядати та качати в офлайн мапи OSM по областях. Скачані мапи працюють без інтернет.
Russian Topo Maps - додаток з невідомим автором(не давати дозволи). Потребує інтернет, переглядає Генштабівські мапи зручним способом.

Дивись тут

Качай тут (134 mb)

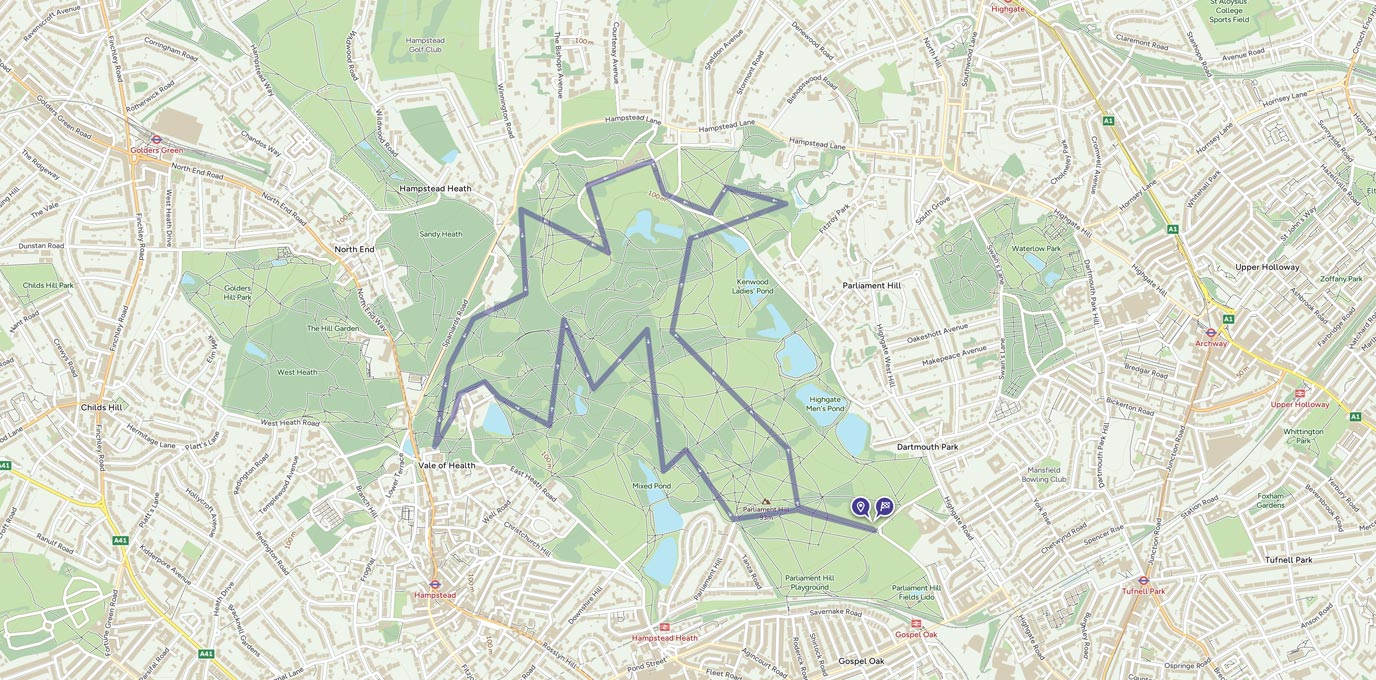

Опис вправи, котра дозволяє тренувати зорове сприйняття інформації з мапи. Також тренується швидкість та якість сегментування траєкторії руху.

Суть:

Можна виконувати одному, можна з товаришем. Треба обрати рандомну ділянку на електронній (або паперовій) мапі. Обрати дві точки - старт та фініш. Після цього засікається час, напр. 1 хвилина. За цей час необхідно обрати та запам'ятати оптимальний маршрут між цими двома точками. По закінченню часу необхідно або намалювати мапу і маршрут на чистому папері(самостійне виконання), або детально переказати(удвох).

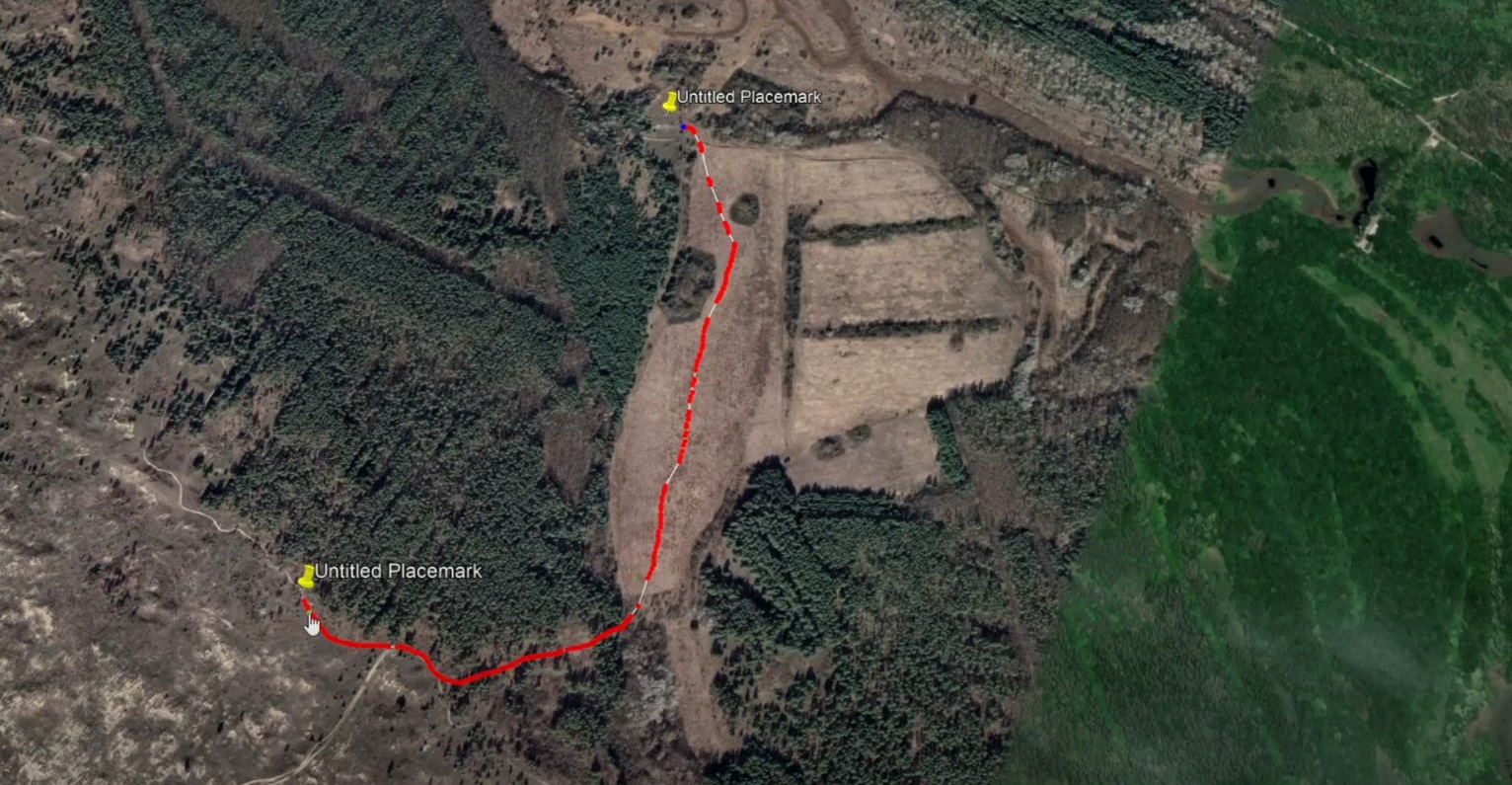

Приклад виконання

Варіант для пілотів дрону

Опис та інструкції з проведення практичного заняття для сержантів та командирів.

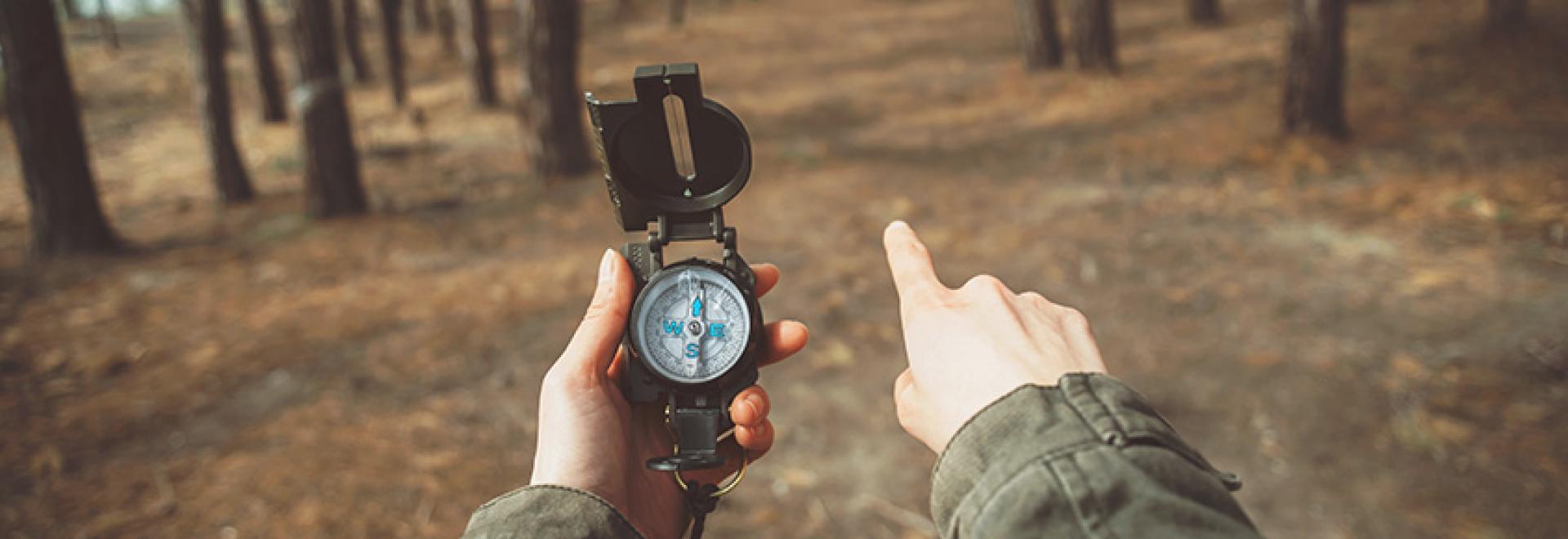

Ціль: отримати навички роботи з компасом. Відпрацювати рух за азимутом, візуальні простріли місцевості та оминання перешкод. Контроль руху за парами кроків.

Що знадобиться:

• Кропива/MilChat
• Компаси під кількість учасників
• Маркувальна стрічка/кольорові пакети/обкладинки журналів

Суть:

Перед початком необхідно виділити 100 метровий відрізок рівної дороги або стежини. Учасники мають спершу порахувати кількість пар кроків на 100 метрах. На ділянці пересіченої місцевості (400м x 400м) обираються контрольні точки. На цих точках встановлюются контрольні пункти шляхом маркування. Можна використати будь-що, що видно з відстані 5-10 метрів. На стікерах або аркушах паперу пишеться завдання: шлях до першої точки - шлях до другої точки - шлях до третьої точки ... Інформація для точки має містити наступне:
241° 175м,
де перше значення - азимут руху на точку, друге - відстань. Ці значення записуються послідовно для необхідної кількості точок.
Кожне наступне значення азимуту та відстані вимірюється відносно попереднього пункту. Тобто без знаходження однієї точки учасник не зможе знайти наступну.
Для виміру цих значень використовується Кропива або MilChat. Послідовність точок різна, аби траекторії учасників не перетиналися і не заважали.
Відстань контролюється крокоміром. Азимут - компасом.
Для ускладнення завдання можна використовувати дир кут, або збільшити відстань між точками, щоб магнітне схилення давало суттєву похибку.

Віртуальна екскурсія по цікавим місцям України для відпрацювання інструменту "Циркуль".

Суть:

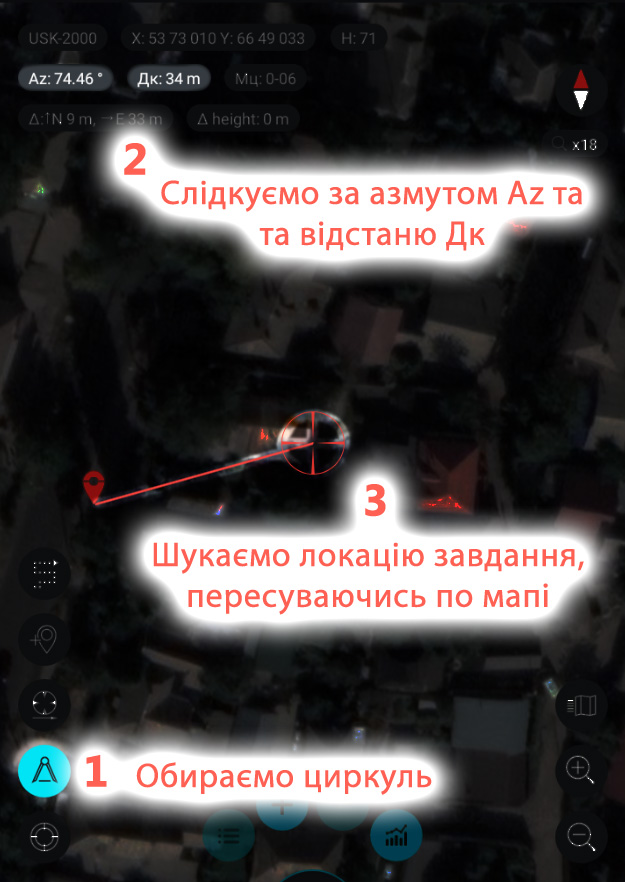

Вам пропонується послідовно знайти точки на мапі, знаючи відстань та азимут на них. Координати першої (стартової) відомі. Після того, як ви знайшли на мапі задану локацію - введіть її координати у поле перевірки. Якщо все вірно - отримаєте опис локації. Наступна точка шукається від попередньої.

Без правильного знаходження точки неможливо знайти наступну. Інформація останньої точки містить кодове слово.

---

Готуємось до старту.

У налаштуваннях переведіть Milchat у системи координат УСК2000. Кут оберіть Азимут істинний(географічний).

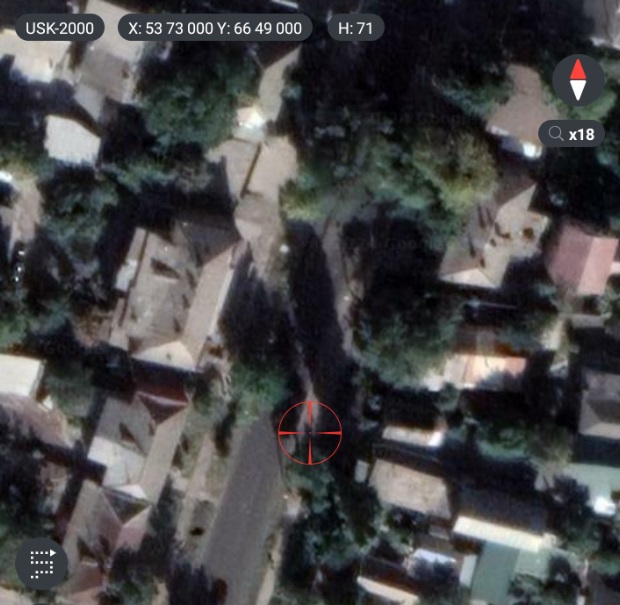

Перейдіть на Старт: USK-2000. X: 5373000 Y: 6649000

---

Завдання:

• 1 73.82° | 11.18 km
• 2 38.8° | 128.05 km
• 3 278.08° | 345.8 km
• 4 162.17° | 366.14 km
• 5 326.23° | 338.24 km
• 6 299.98° | 130.69 km
• 7 23.57° | 211.42 km
• 8 136.96° | 434.34 km
• 9 282.6° | 744.4 km Снайперський постріл - радіус зарахування 120 м.

---

Перевірка: Перевірити локацію

НАСТУПНИЙ ПЕРЕЛІК ЗАСТОСУНКІВ Є КРИТИЧНО НЕОБХІДНИМ

---

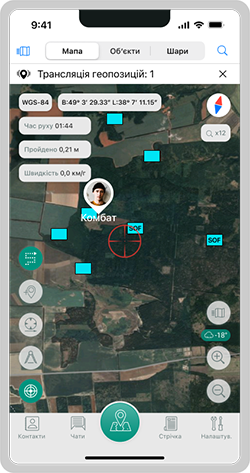

MILCHAT

Має зручний інструментарій для роботи з мапою. Можна скачати мапи в офлайн.
Не потрібен інтернет

Деякі мапи виклав тут.

---

OSMAND

Можна закачати OSM мапи в офлайн.
Не потрібен інтернет

---

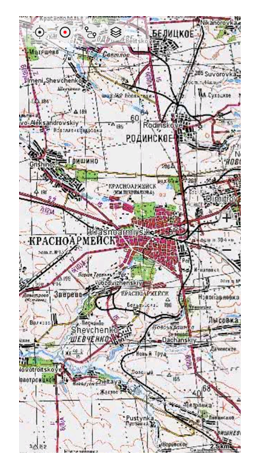

RUSSIAN TOPO MAPS

Можна передивлятись Генштаб мапи.
Необхідний інтернет
Не надавати дозволи

Качаємо зображеннями тут (1:1000 00),
або тут (1:2000 00).
На жаль, масштабу 1:500 00 у вільному доступі немає...

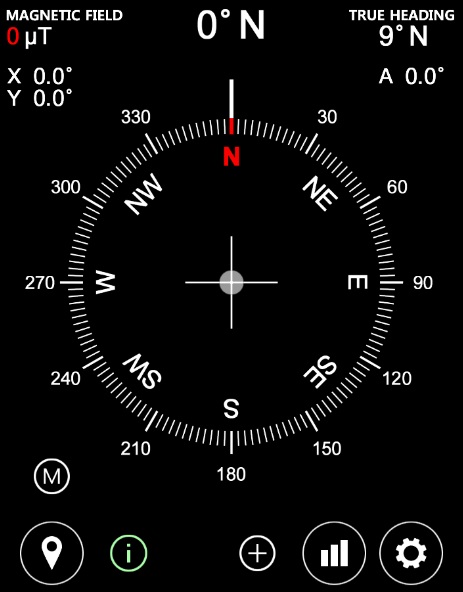

Один із застосунків компасу для Android. Має можливість враховувати магнітне схилення.

Скачати

---

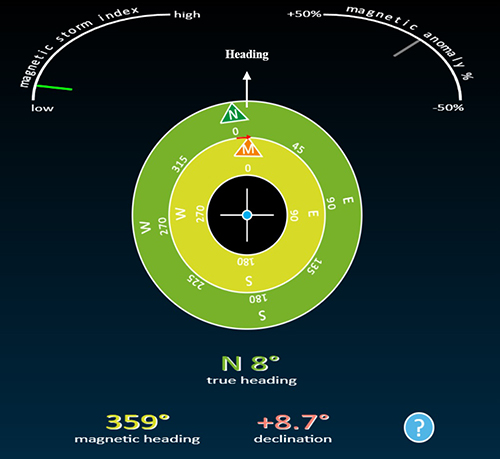

Застосунок для обчислення магнітного схилення від NOAA.

Скачати

---

Google Earth Pro. Портабельна та інсталляційна повна версія.

Скачати

---

Умовні позначки Топографічних мап СРСР 1966 рік видання. Мова оригіналу.

Скачати

Мінімальний референсний бюджетний планшет для роботи з мапами. Для кропиви необхідно докупити microSD.

Teclast P85T 4/64GB Green (P3M2/TL-112232)

Дисплей: 8"
Процесор: Allwinner A532 1,8 ГГц
ОЗП: 4 ГБ
Пам'ять: 64 ГБ
ОС: Android 13
Акумулятор: 5000 мА·год

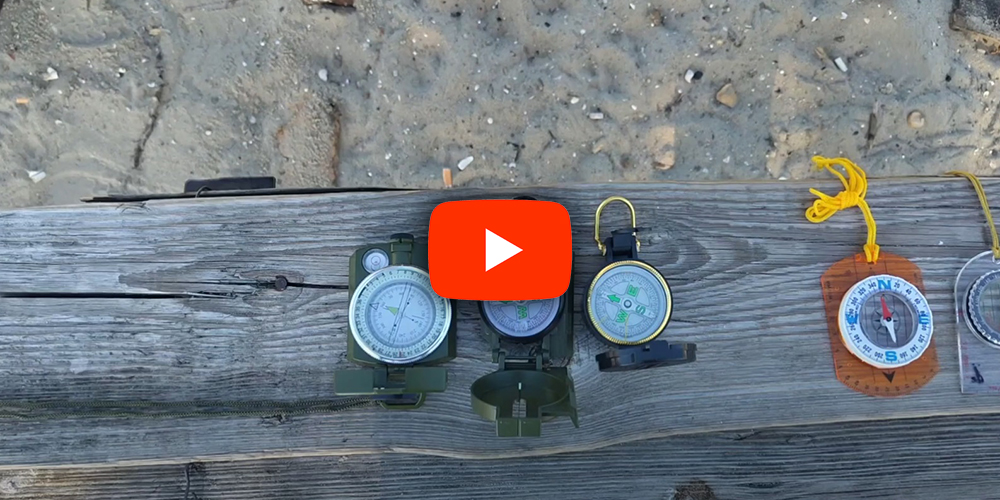

Огляд типових компасів та їхніх особливостей. У розгляді тактичні, картографічні, Адріанова, спортивні.

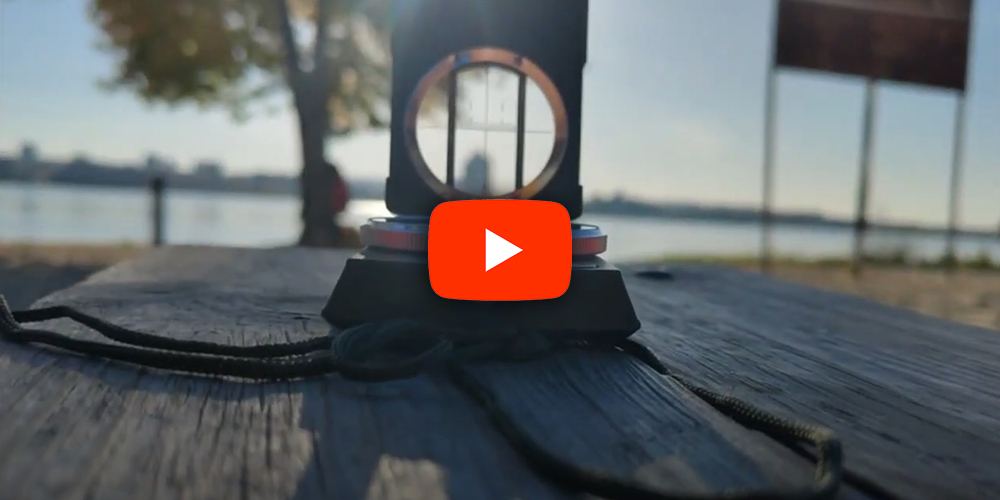

Азимут на об'єкт тактичним компасом та вплив МАГНІТНОГО СХИЛЕННЯ.

warningВСІ РІДИННІ КОМПАСИ ПЕРЕВІРЯТИ НА ВІДСУТНІСТЬ БУЛЬБАШКИ
warningРІДИНА У КОЛБІ ВЗИМКУ ГУСТІШАЄ

---

КУПУЄМО

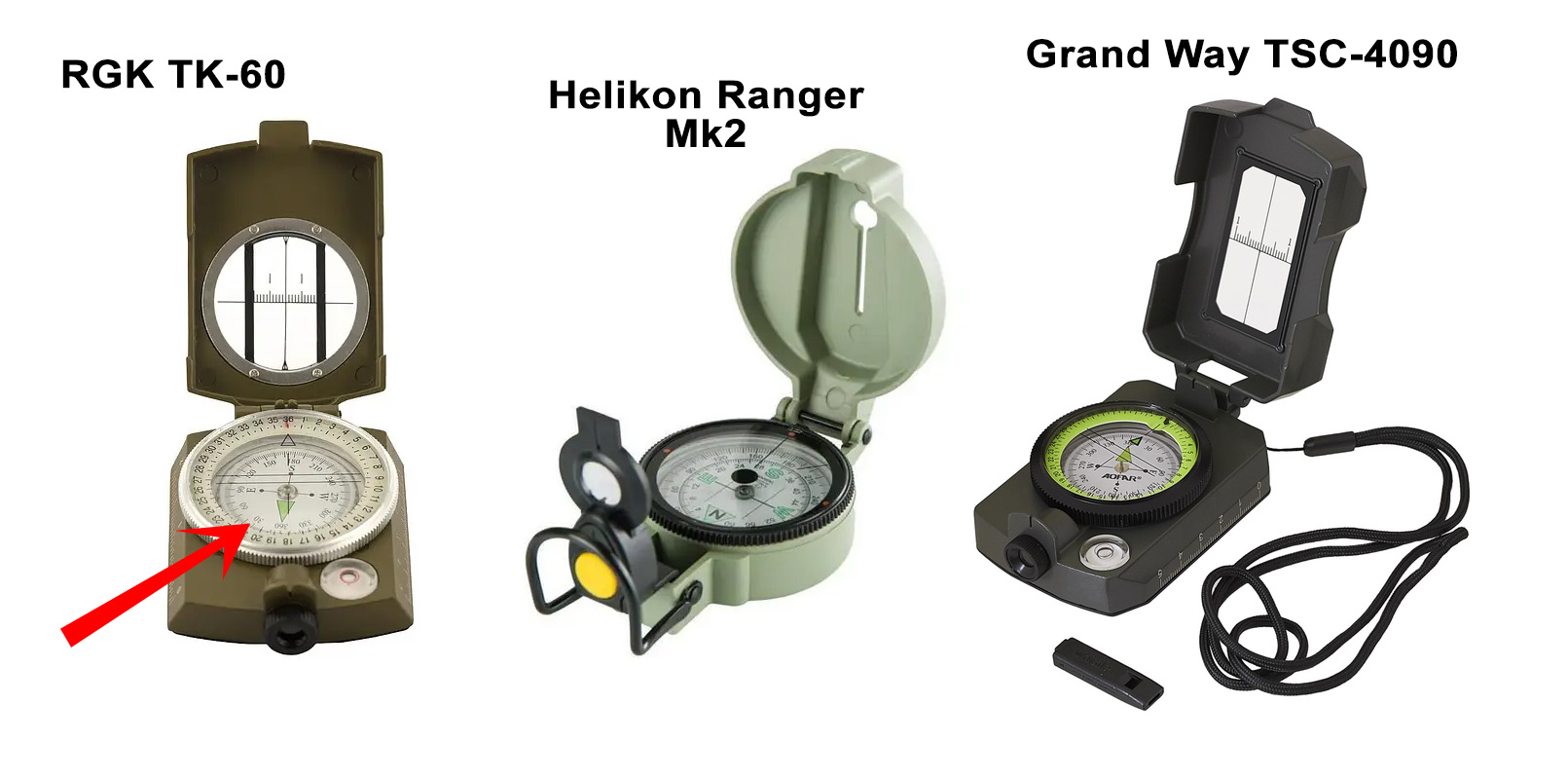

Тактичні компаси. На полюс вказує диск з позначками, через що збільшена поверхня тертя з рідиною у колбі. Довше стабілізуються. Бажано рідинний рівень на корпусі такого компасу. Одна з доступних якісних моделей - RGK TK-60. Характерна колба використовується ще на цілій низці аналогічних компасів, орієнтуйтеся на її зображення.

Купував тут. Вартість ~400 грн

---

ТЕЖ ПІДІЙДЕ

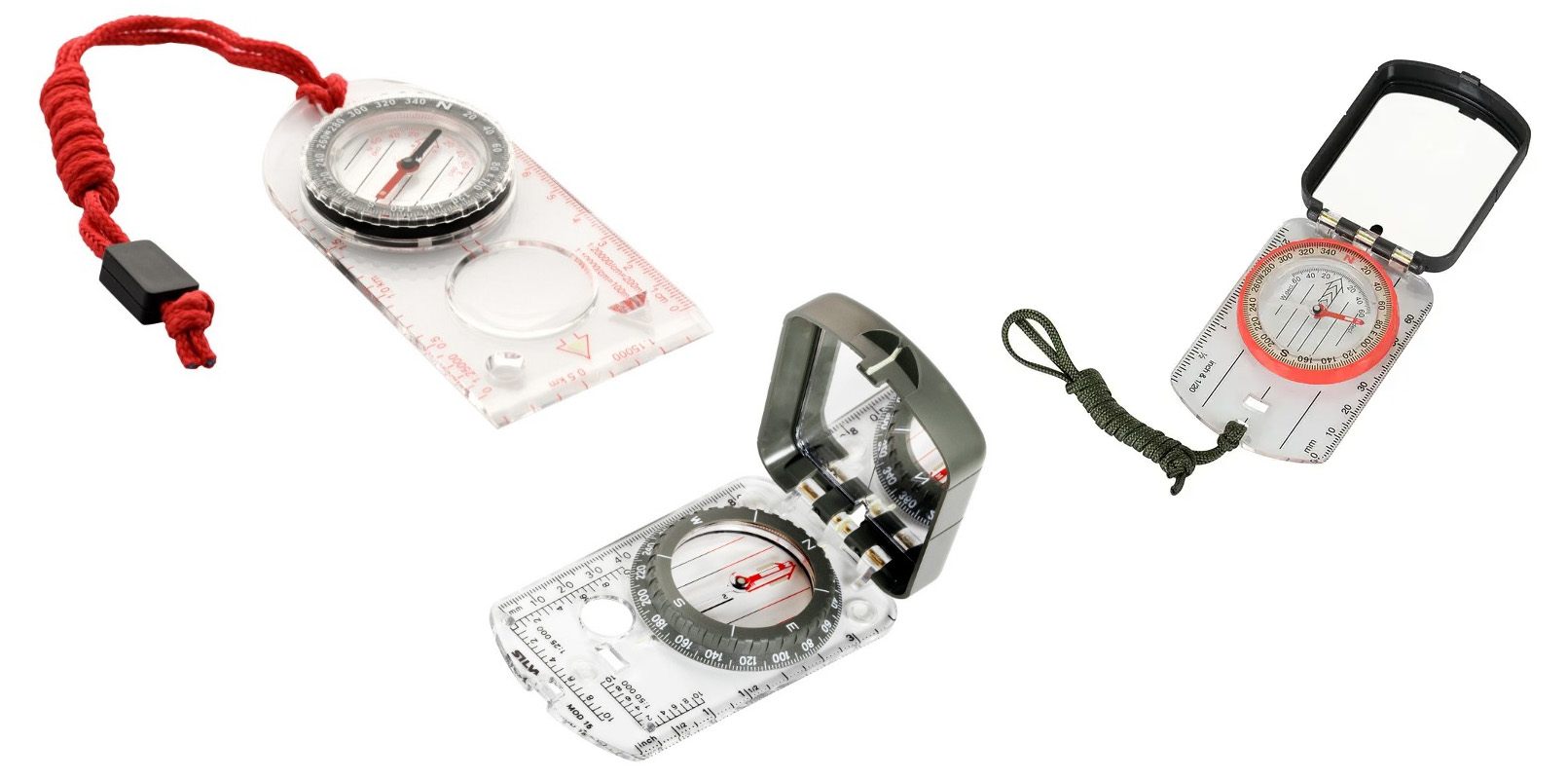

Картографічні компаси. Надійні і швидкі через те що використовується стрілка для магнітного вказання. Обов'язково рідинні. Ідеально підходять для роботи з паперовою мапою. Також цілком підходять для індивідуального орієнтування на місцевості.

---

НЕ КУПУЄМО
Спортивні компаси, іграшкові, подарункові, маленькі браслетні, компаси з повітряною стрілкою.

---

НА ТЕЛЕФОНІ

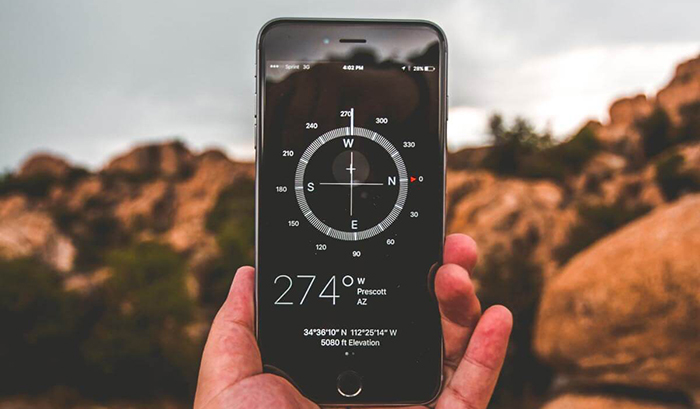

Цифровий компас абсолютно нормальна адекватна штука. Як приклад - використовується у мавіках і інших дронах. Дуже впливає метал на його точність - необхідна періодична калібровка(рухи вісімкою рукою з телефоном). Один з чисельних додатків доступний у розділі софт.

---

САМОРОБНИЙ

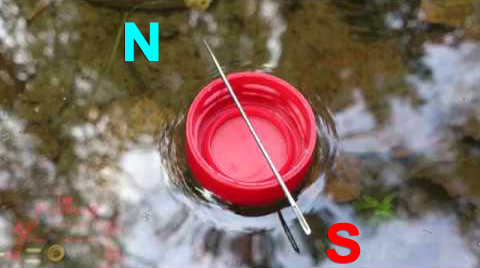

Візьміть голку. Покладіть на воду(необхідна будь-яка ємність) кусочок паперу, деревини. Розмістіть зверху голку, чекайте хвилину. Голка має намагніченість та згодом стане в напрямку полюсів. Вушко голки - південь. У разі якщо дуже довго крутиться на воді - вушко голки необхідно вдарити між каменями.

Інструкція до тактичного компасу RGK TK-60. Інші тактичні за аналогією такі ж.

Скачати

---

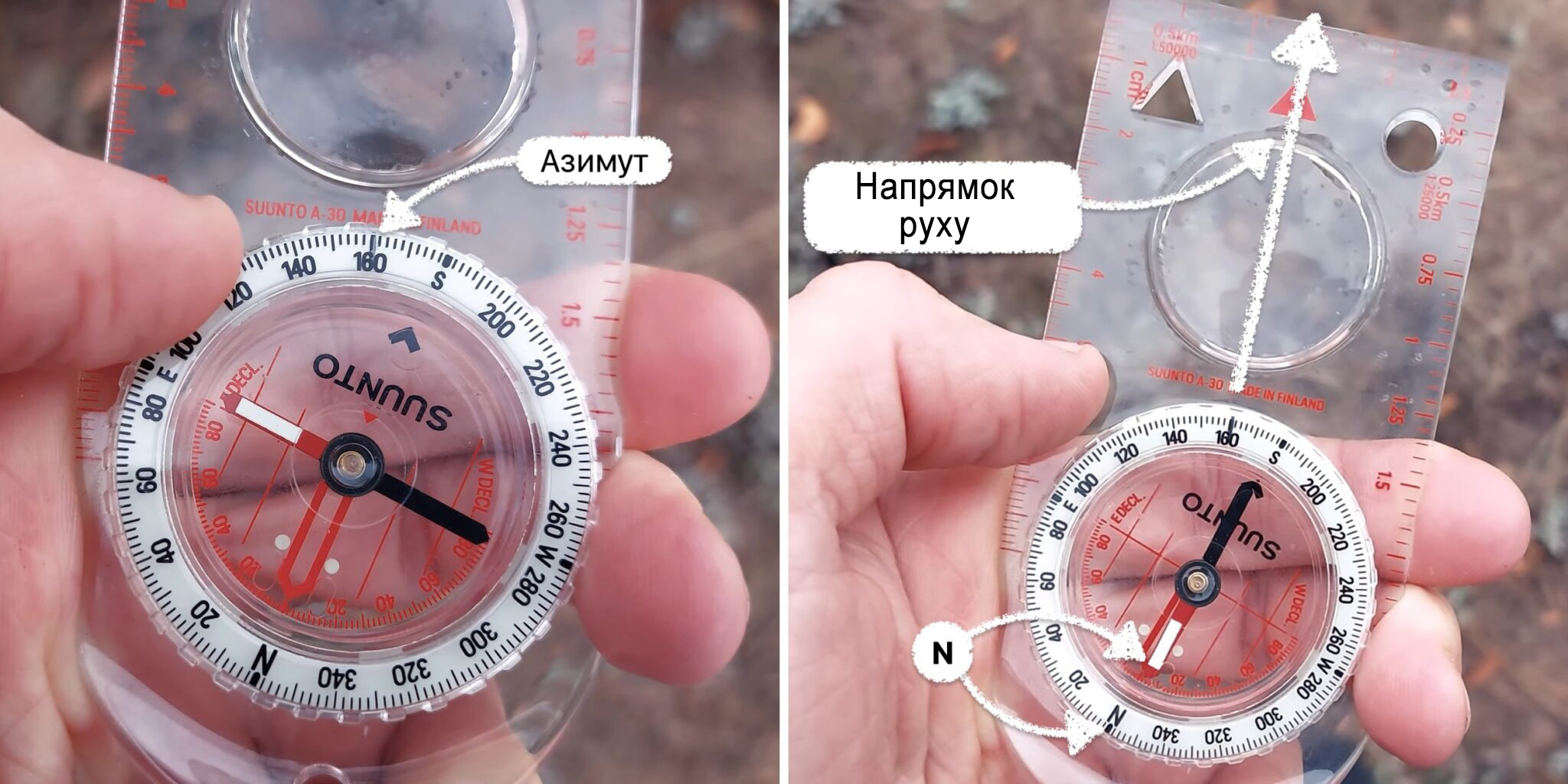

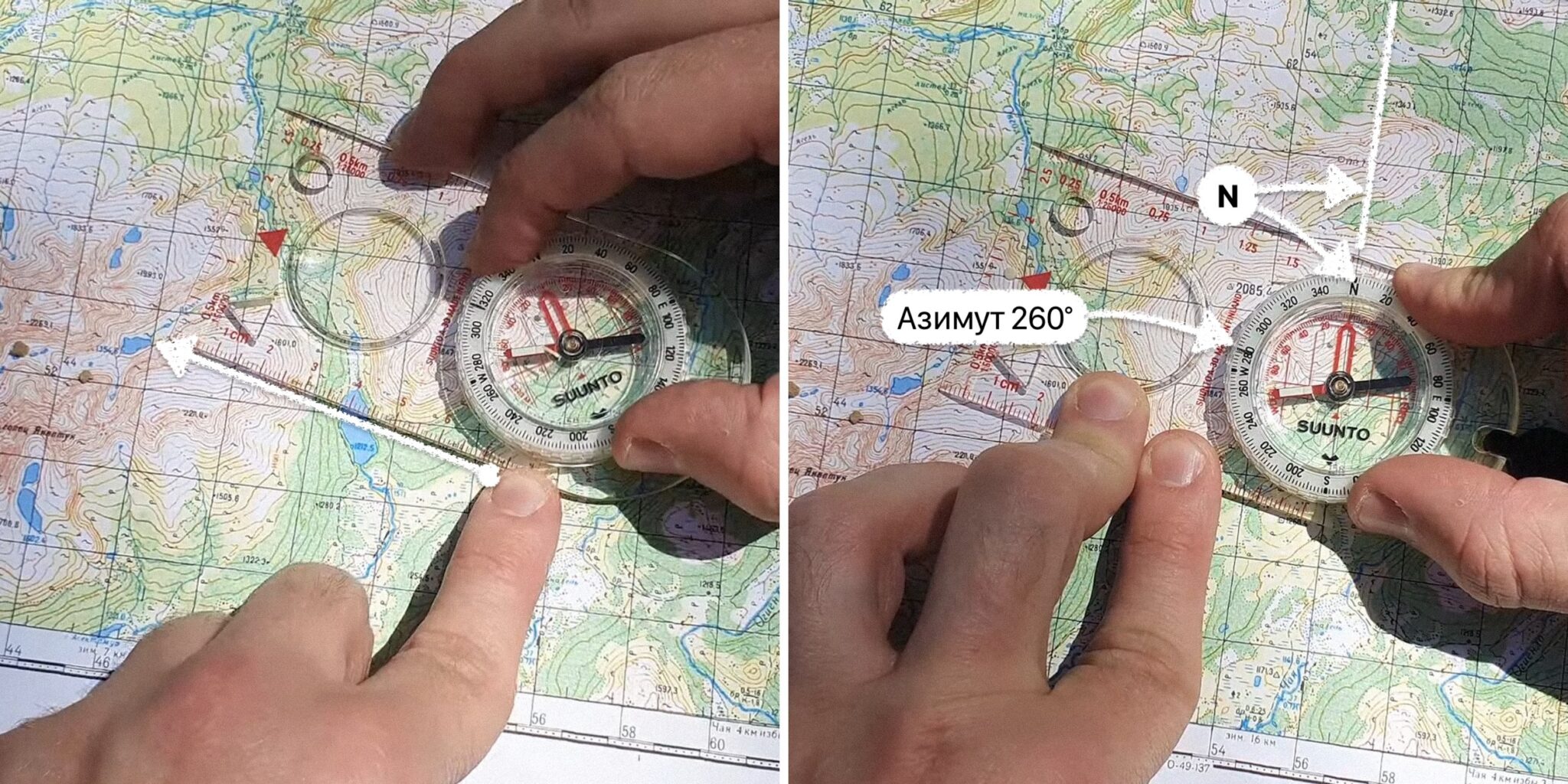

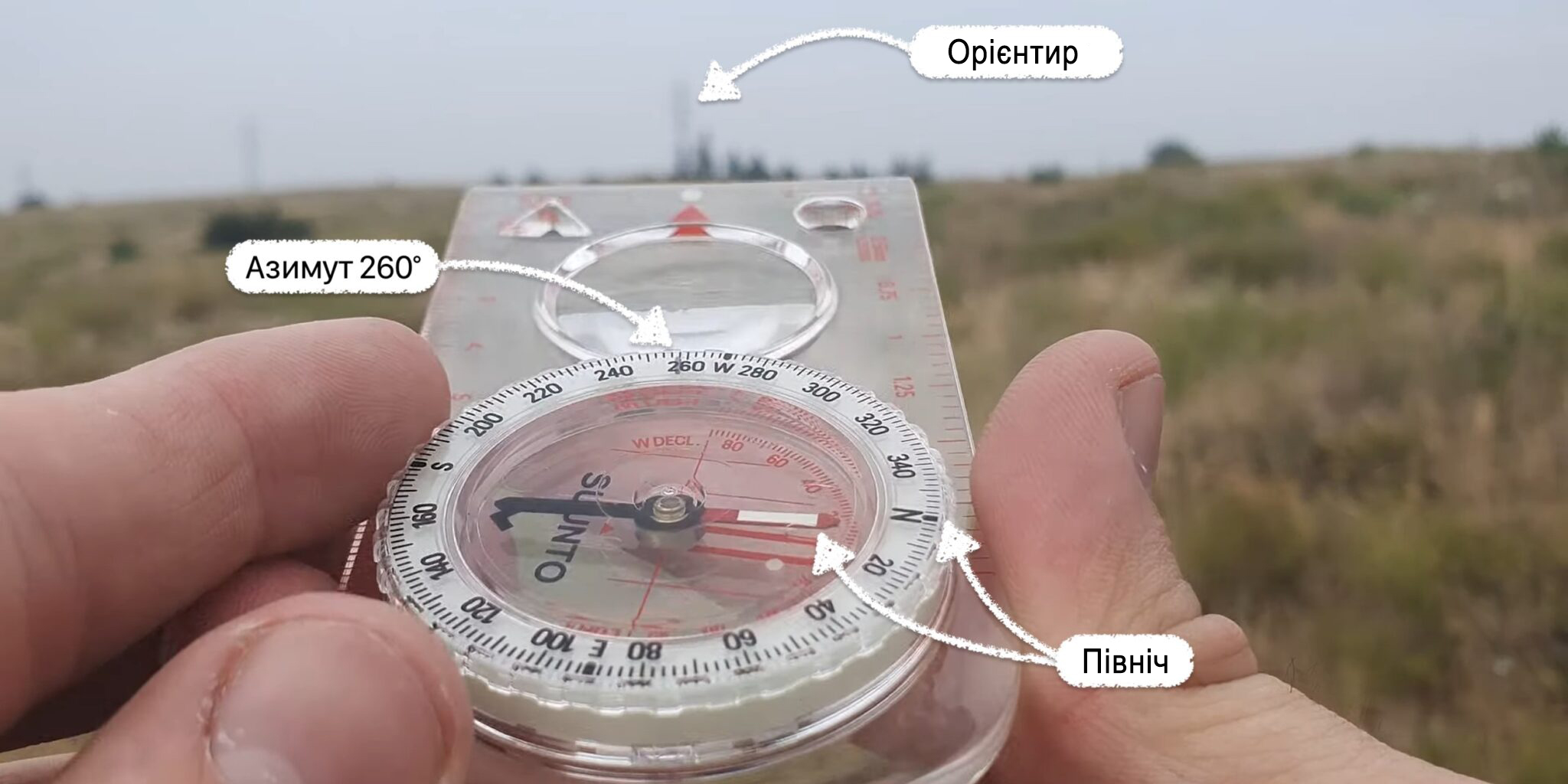

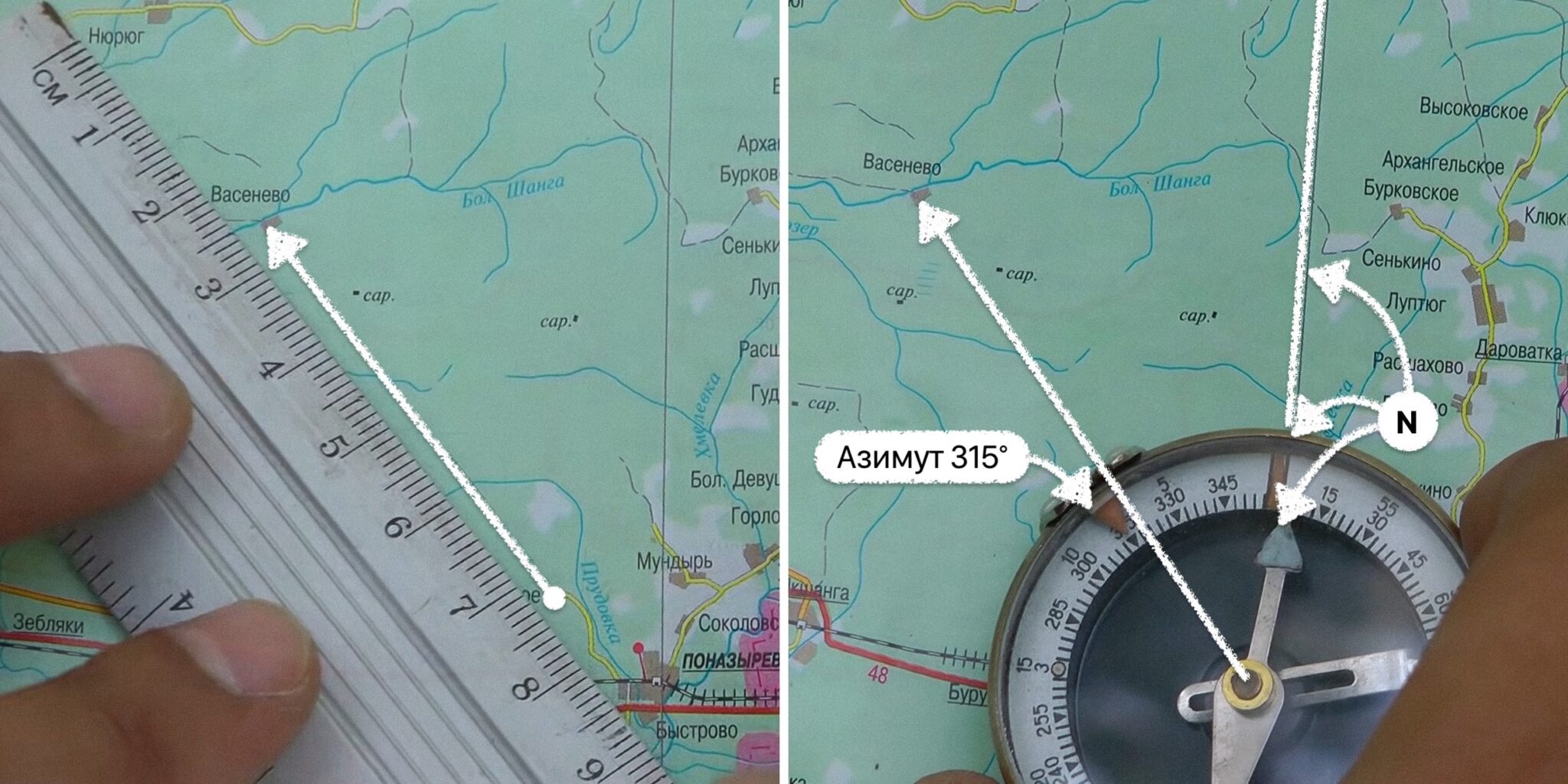

Як брати азимут картографічним компасом та компасом Адріанова.

Дещо про орієнтири. Доступно у вигляді посилання на презентацію (4 слайди).
